曾幾何時，磁氧分析儀一直占據著高端氧氣分析市場，一臺順磁氧分析儀少則數萬，多則十幾萬，說它是氧氣分析領域的傳統豪門毫不為過。
一．順磁法氧氣檢測原理
眾所周知吸鐵石可以牢牢的吸住鐵等金屬。在一根鐵棒上纏繞導線，通電后鐵棒具有了磁場，可以吸引金屬，比如學校的門鈴大部分是按此方法制成。自然界中除金屬外，氣體也可以被磁場吸引。
通俗的說，被吸引或被排斥的能力大小稱為體積磁化率。自然界中氧氣的被吸引的力遠高于其他氣體，據此研制了氧氣獨有的檢測傳感器，順磁氧傳感器。表1為常見氣體與氧氣的相對體積磁化率。

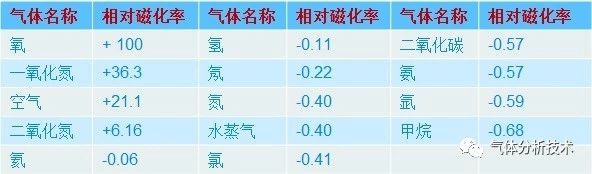

表1 常見氣體相對體積磁化率
從表中可見除了氮氧化物外，其他氣體的體積磁化率相比氧氣都很小，不超過1%（空氣的相對體積磁化率高是因為空氣中的氧氣影響）。
因此在使用順磁氧進行百分含量的氣體檢測時，除氮氧化物外，其他的交叉干擾可以忽略，但對于1%以下的氧氣進行檢測，仍需要關注交叉干擾問題。二．順磁氧氣傳感器實現
相同磁場對氧氣有更大的吸引力，但這種吸引力仍是非常微小的，如果依據這一特性來實現氧氣檢測呢？過去幾十年，大致出現了三種方法可以實現這種測量，
分別稱為磁力機械法、熱磁法、磁壓法。三種方法技術實現不同，但原理一樣，下面分別介紹。
（1）磁力機械法
磁力機械法簡易工作原理如圖1所示。
圖1 磁力機械法

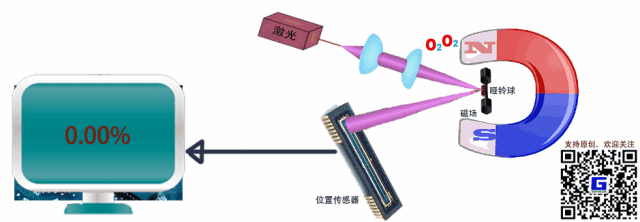

密閉空間內的設置一個磁場，內部固定一個金屬啞鈴球，該啞鈴球只能圍繞中心轉動，且啞鈴球中心有反射鏡。當有氧氣通過時，部分氧氣被吸引，從而引起啞鈴球轉動。外部還有一束激光打在啞鈴球中心反射鏡上，經反射后照射在CCD等位置傳感器上。
當氧氣濃度不同時，啞鈴球轉動的角度也不同，從而照射在檢測器上的位置發生變化，該變化與氣體濃度成正比關系。（2）熱磁法
熱磁法簡易工作原理如圖2所示。
圖2熱磁法

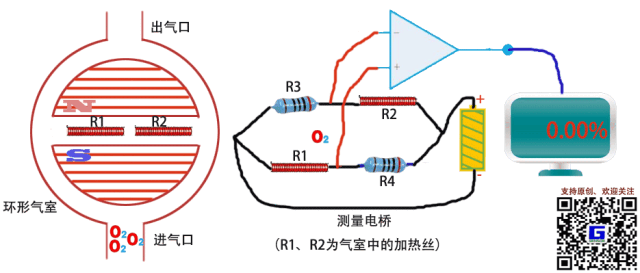

在一個環形氣室內設置一個中間通道，在中間通道設置兩個繞制的電阻加熱絲R1和R2，通電時給中間通道加熱，同時在中間通道一端設置一個磁場，加熱后中間通道內的氧氣體積磁化率會減小。當有氧氣進入氣室后，磁場對氧氣產生吸引，氧氣進入中間通道，被加熱后體積磁化率減小。因此氧氣會從有磁場一端進入中間通道，形成微流。氣體流動帶走熱量使R1和R2電阻產生變化，且氧濃度越大，氣體流動越大，帶走熱量越多，電阻變化越大。
將R1、R2配上R3和R4形成電橋，電阻變化導致電壓變化，該電壓與電阻變化也就是氧濃度變化成比例關系。（3）磁壓法
磁壓法簡易工作原理如圖3所示。
圖3 磁壓法

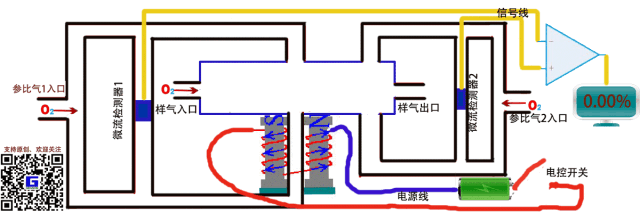

磁壓法在測量氣室一邊設置一個受控的電磁鐵，被測氧氣從入口進，出口出，進行流動。當沒有磁場時，參比氣1和參比氣2通過入口進入后，分別通過兩個氣路進入測量室，此時微流檢測器1和微流檢測器2兩端的壓力相等，沒有壓差，因此該連通氣路內沒有氣流。
當電控開關閉合產生電磁場時，部分氧氣被磁場吸引，因此參比氣1底部通路壓力變大，高于上部壓力，微流檢測1所在連通氣路產生氣流，微流檢測1產生響應，該響應大小與氧氣濃度成比例關系。微流檢測器2作為參考通道，仍然兩端壓力相等，輸出為0，也就是兩者的差值與氧濃度成比例關系。
如此，通過電磁鐵的周期性工作與停止，產生周期性信號。
三．順磁氧傳感器的優勢與缺陷
通過三種方法的原理可以看出，三種方法均可實現氧氣的快速準確檢測分析。最大的優點是經過幾十年的發展，設備穩定性好、使用壽命長；但也有各自缺點，總結如表2。
表2 順磁氧三種方法各自弱點
另外，順磁氧分析儀是依據氣體的磁化率不同進行研制，而不同氣體有不同的磁化率，因此還存在自身固有的缺陷，即交叉干擾問題。
一是氮氧化物干擾大，依據相對體積磁化率，1%的NO對氧氣將產生0.36%的影響；二是對1%以下氧氣分析時，易受背景氣干擾，需要根據背景氣組份具體分析，部分混合氣變化對檢測結果影響超過0.1%，相對氧氣濃度來說誤差已經不可接受。四．未來順磁氧傳感器展望
順磁氧分析儀憑借其穩定的性能，在過去幾十年中一直是過程在線氧氣分析的主力。
由于順磁氧分析儀傳感部件對工藝具有較高的要求，原理分析簡單，但具體設計和制作均具有很高難度，且氧氣分析具有多種手段，以及其自身的缺陷，使得順磁氧無法應用于所有氧氣分析場景，市場容量有限。因此，順磁氧這一需要“工匠”才能制作的氧氣傳感部件在國內出現了倒退，市場上已經難覓蹤跡。市場上能見到的基本都是西門子、仕富梅等國外進口品牌產品。
由于激光氧氣分析技術的出現，克服了順磁氧技術的各種缺陷，在穩定性和壽命的比較上也毫不遜色，因此順磁氧的生命力進一步被削弱。未來隨著激光氧氣分析技術成本的進一步降低，順磁氧這一在氧氣分析領域叱咤風云多年的傳統豪門，可能將消失在歷史的長河中。
