1、應用背景
GB17681-2024《危險化學品重大危險源安全監控技術規范》（2025年6月1 日實施）中要求設有氮氣密封保護系統的甲B、乙A類易燃液體儲罐，應控制氧氣濃度不大于極限氧濃度的50%。同時要求未設氮氣密封保護系統的甲B、乙A類易燃液體儲罐，儲罐內可燃氣體檢測值大于介質爆炸下限50%時，儲罐應停運檢修、改造浮盤系統或加裝氮氣密封保護系統。
根據這一要求，極善思傳感科技推出基于激光吸收光譜的高性價比旁路安裝式解決方案。
2、Pine-TDLAS激光氧氣分析儀
Pine-TDLAS是一款多次反射式單邊激光氧氣分析儀，產品特點如下：
(1)采用多次反射吸收池技術，提供長達4m的有效光程，相比同類產品可以實現更高的靈敏度，量程0.5%至25%可選。
(2)前端良好的隔熱性能，介質溫度最高可達110℃，可防止有機溶劑凝露。
(3)氣室內壁可選擇鍍特氟龍材料，具有極好的耐腐蝕性。

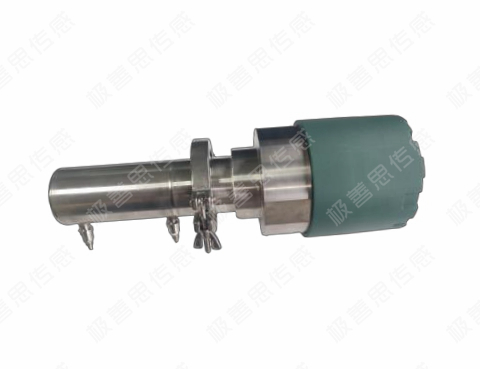

多次折返氧氣分析儀實物
測量指標
儀器尺寸：

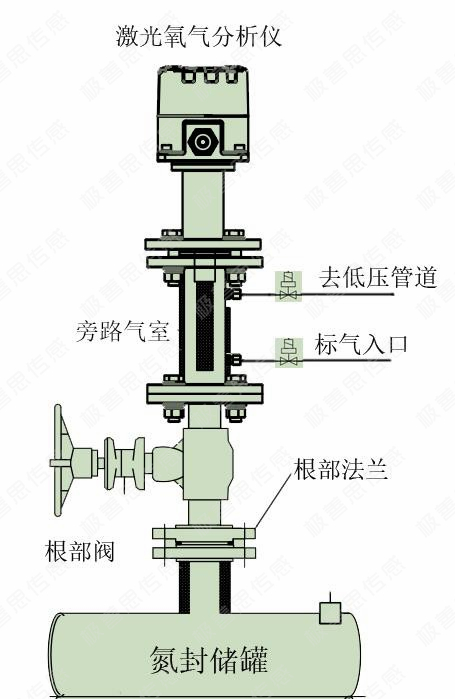

如圖所示，在氮封罐的根部法蘭上安裝一個根部閥，然后將激光氧氣分析儀旁路安裝在旁路氣室內。旁路氣室上設有標氣入口和去低壓管道的出口，底部法蘭部分開有進氣口。氮封罐內一般為微正壓或微負壓（排液時），氣體可以連續進入旁路氣室，實現連續測量。
應用時利用出氣口的針閥調節流量，是流量控制在0.5L/min以上即可。需要標定時，將根部閥關斷，從標氣入口通入標氣即可。
4、多流路氮封儲罐應用方案

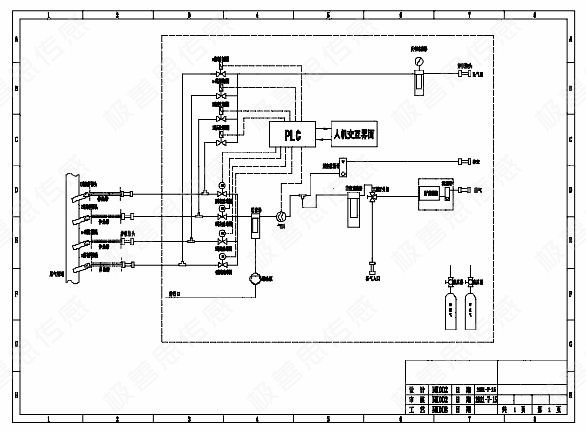

多流路系統采用一個分析柜，采樣預處理如圖所示，采用1拖N的方式，探頭帶過濾，分別從N個儲罐取樣。采樣探頭到機柜采用6mm取樣管線。機柜內部管路采用伴熱帶進行伴熱，N路采樣用電磁閥進行控制，采用PLC可以實現輪詢采樣。
