眾所周知,基于紅外非色散原理(NDIR)制作的紅外氣體傳感器可能存在背景氣體交叉干擾。你了解其中原因嗎?你了解了其一你還了解潛伏極深的其二嗎?下面帶你去了解你未必知道的鬼魅型紅外氣體分析交叉干擾。
1. 常規紅外氣體交叉干擾
對于紅外氣體分析交叉干擾最直接的解釋是因?yàn)橹羞h(yuǎn)紅外窄帶濾光片的半寬造成的,這種濾光片的半寬一般達到90nm或180nm,這個范圍可能有多種氣體具有吸收作用,因此造成互相干擾。
如圖1、圖2所示分別為CO2與CH4在2200~2450cm-1(即波長4~4.5um)之間的吸收強度,CO2的最高吸收強度為3.5*e-18左右,而在這段范圍內還存在的甲烷的吸收,最高強度小于4*e-22,吸收強度大約相差4個數量級左右。
按此推算,同等光程下,大約1%的甲烷對光能的吸收作用相當于1ppm的二氧化碳吸收信號,即1%的甲烷可以造成二氧化碳約1ppm的誤差。這個粗略計算的數據與我們研制的天然氣專用CO2紅外NDIR檢測模塊(量程0~100ppm)的試驗數據接近。

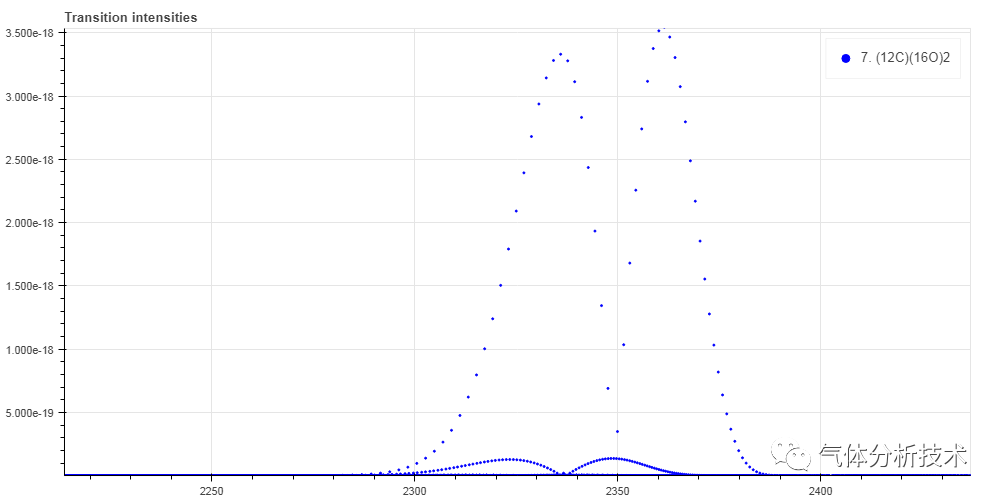

圖1 CO2氣體在4~4.5um的吸收譜線

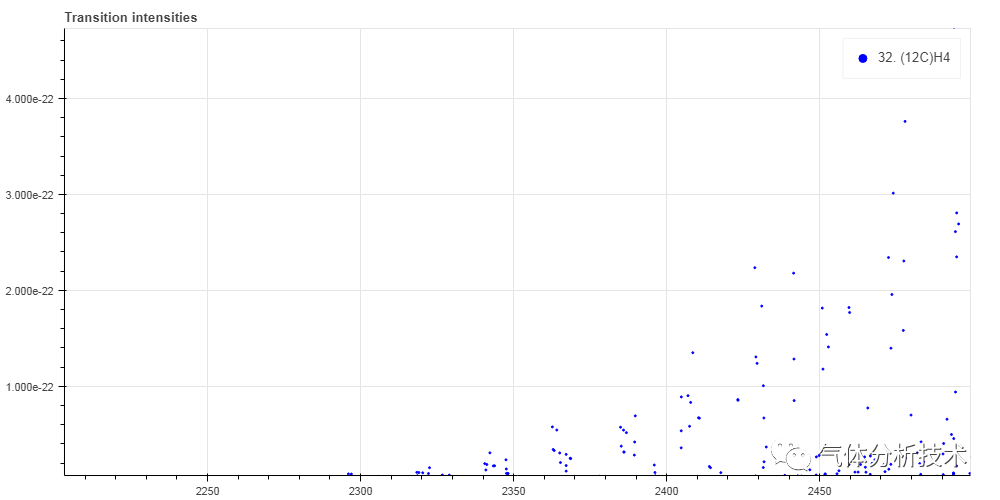

圖2 CH4氣體在4~4.5um的吸收譜線
這種直接的吸收線干擾是最容易理解的,也是我們說的常規紅外氣體交叉干擾原因。其他干擾包括H2O對CH4的干擾、CO2與CO之間的干擾等等,對于紅外NDIR原理的使用需要對交叉干擾進行精心設計與分析。
然而,交叉干擾的原因只有這一個嗎?當然不是。
2. 鬼魅型紅外氣體交叉干擾
我們?cè)賮?lái)看看CO2對CH4的干擾。也即在類似沼氣的測量過程中會發生什么樣的交叉干擾呢?如圖3、圖4為CO2和CH4在2900~3100cm-1(即波長3.22~3.45um)之間的吸收譜線,紅外CH4模塊就是使用的這一波段。

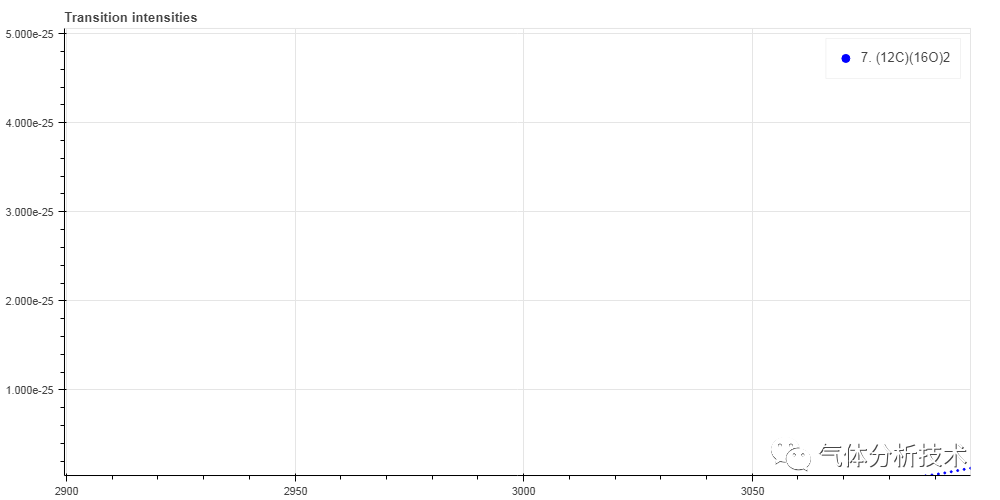

圖3 CO2氣體在3.22~3.45um的吸收譜線

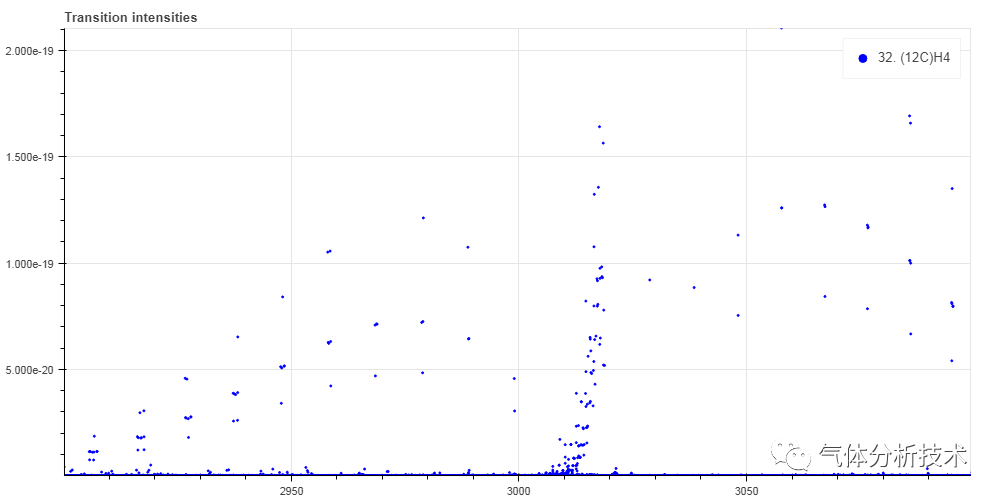

圖4 CH4氣體在3.22~3.45um的吸收譜線
從圖中可以看出,相同濃度等級的CO2應不會對CH4產生干擾。我們來看實驗。
以下為我們研制的低成本紅外小模塊進行的測試實驗。試驗?zāi)K為甲烷傳感器,量程0~100%,
測試前已經經過校準,線性誤差小于1%。試驗一:將高純CO2氣體通入量程為0~100%的6支CH4傳感器,結果如表1所示。
表1 在5個甲烷模塊中通入100%CO2的結果
從結果看,單純的CO2對甲烷傳感器并沒有顯著的干擾。
試驗二:將20%、50%、80%的CH4氣體(背景氣為CO2)分別通入CH4傳感器,測試交叉干擾,結果如表2所示。

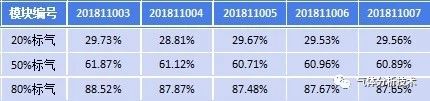

表2 不同濃度甲烷通入甲烷模塊測量結果
(平衡氣CO2)
神奇的現象出現了,高純CO2未對甲烷模塊產生干擾,但CO2與甲烷的混合氣體對結果產生了明顯干擾,而且三個標準氣體中,當CO2濃度為50%時產生的干擾大于CO2背景為80%和20%時產生的干擾。為了防止由于模塊本身的問題造成的影響,我們還利用了某國外品牌傳感器進行了相同試驗,也出現了類似的交叉干擾。也就是說這個干擾確實存在。
在發現該問題的初期,為了尋找原因,我們咨詢了多位業內進行光譜研究的學者,也翻閱了一些理論書籍。
綜合起來,一個可能的原因是不同的氣體混合,由于分子之間的碰撞等原因,會對氣體吸收譜線的展寬等造成影響,即影響了吸收譜線本身的吸收強度。我們?cè)谶M(jìn)行激光吸收光譜(TDLAS)的露點傳感器開發時也遇到了類似問題,同樣的露點在氧氣背景和氮?dú)獗尘爸械奈諒?qiáng)度完全不一樣,有時間后面與大家一起分享這個現象。
3.解決方法
對于常規的交叉干擾可以采用
增加濾波氣室、采用更窄半寬的濾光片等辦法減小干擾,也可以采用對背景氣進行測量,然后進行補償?shù)霓k法進行交叉干擾消除。筆者的天然氣專用CO2氣體分析模塊就是采用最后一種方法消除交叉干擾,也可以達到較理想的效果。
對于第二種原因造成的交叉干擾,以上方法均無法解決,
需要根據具體的使用工況進行精心的帶背景氣標定,以克服這種干擾。同時,如果使用過程中如果對這類原因沒有認知,可能有時存在檢測誤差也不一定能及時發現。
