你有沒有想過,空氣里那些看不見摸不著的氣體,其實藏著無數秘密?有些是工廠偷排的毒氣,有些是食物變質釋放的警報,還有些是宇宙深處飄來的外星信號。在《福爾摩斯探案集》小說中,大偵探福爾摩斯和他的助手華生憑借細致入微的觀察力與無與倫比的邏輯推理,成功破獲數起懸案。而光聲光譜,就是氣體界的“福爾摩斯”,專門破解這些肉眼不可見的謎題。

圖1.神探夏洛克劇照
接下來讓我們跟隨福爾摩斯的腳步一起走進光聲光譜的世界。
一、貝克街的光譜謎案—光聲效應的前生今世
1880年深秋的倫敦,煤氣燈在霧靄中暈出朦朧光暈。當貝克街221B的偵探還在推演犯罪現場的血跡軌跡時,大西洋彼岸的亞歷山大?格雷厄姆?貝爾實驗室里,一場關乎科學真相的案件正在悄然發生。這位電話的發明者在調試聲波儀器時,意外捕獲到一個異常信號,某種氣體在光束照射下竟發出微弱震顫,這個不尋常的現象瞬間點燃了貝爾的探案本能。

圖2.電話發明者貝爾
貝爾將這個現象命名為“光聲效應”,但受制于當時粗糙的檢測設備,科學家們始終無法看清光聲效應的全貌。這個發現似一樁懸而未決的謎案,在維多利亞時代的科學卷宗里沉睡了近百年。
時間來到二十世紀七十年代,科技浪潮迎來關鍵轉折點。激光技術橫空出世,照亮了未知的探索之路;高靈敏度麥克風的誕生,能捕捉到最細微的聲響。在這兩項關鍵技術的加持下,被歷史塵埃掩埋的光聲效應,終于迎來了重見天日的契機。隨著研究的深入,光聲效應不再局限于實驗室里的理論現象,而是逐漸成為多領域的得力助手。在分析化學領域,它助力科學家剖析復雜化合物的成分;于環境科學中,它及時發現空氣中的有害污染物;在生物醫學方面,它為疾病診斷和病理研究提供關鍵線索。曾經神秘莫測的光聲效應,如今已在眾多領域綻放光芒,成為推動科學進步、改善人類生活的重要力量。
二、貝克街的氣體謎案—看光聲光譜如何化身福爾摩斯
在貝克街221B縈繞著化學試劑氣味的書房里,夏洛克·福爾摩斯所面對的,不是一位有形的罪犯,而是潛藏在透明空氣中、無聲無息的隱形威脅—一氧化碳、甲烷等危險氣體。要揪出這些狡猾的逃犯,福爾摩斯依賴的并非放大鏡和煙斗,而是一種名為光聲光譜(PAS)的技術。
光聲光譜檢測氣體的核心,靠的是一個叫光聲池的密封小盒子。咱們把待檢測的氣體樣本放進這個盒子里,接下來就要開始破案了!

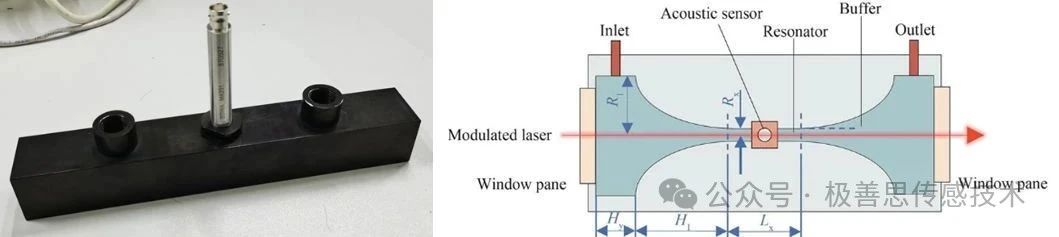

圖3.常見光聲池及其結構
第一步,發射特定的紅外激光。每種氣體都有自己專屬的吸收頻率,就像每個人喜歡聽不同頻率的聲音。我們提前選好和目標氣體匹配的激光波長,讓它能精準擊中目標氣體。激光射進光聲池后,只有目標氣體分子會吸收這份能量,從穩定狀態變成不穩定的高能級狀態。
第二步,氣體分子釋放能量。被激光激活的氣體分子不能一直保持高能量,它們會通過和周圍分子碰撞,把吸收的光能轉化成熱能。這時候,光聲池里的氣體就會因?yàn)闇囟壬叨蛎?,溫度降低又收縮。只要激光一直按固定頻率開關(調制光照射),氣體就會跟著這個節奏,一會兒膨脹一會兒收縮,產生非常微弱的聲波。

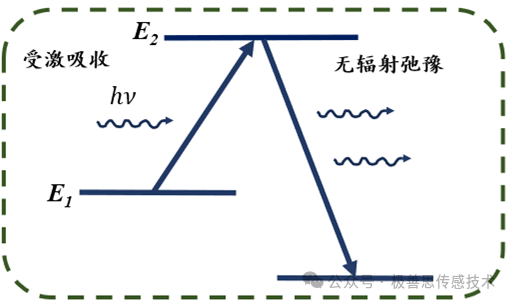

圖4.氣體分子能級變化
第三步,收集和放大聲波信號。光聲池里裝著一個高靈敏度麥克風,專門用來聽這些微弱的聲波。但這些聲音實在太小了,很容易被周圍環境的噪音蓋住。這時候就需要鎖相放大器出場了,它能過濾掉沒用的噪音,只把和激光調制頻率一樣的聲波信號挑出來,還能把信號放大。

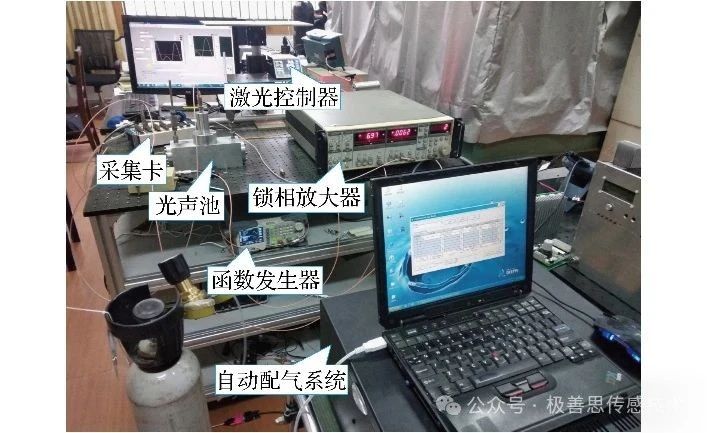

圖5.光聲池系統
第四步,計算氣體濃度。最后,我們把放大后的聲波信號強度,和提前測好的標準數據對比。簡單來說,氣體濃度越高,吸收的激光能量就越多,產生的聲波信號也越強。通過這種方法,哪怕空氣中只有極微量的氣體,光聲光譜也能快速、準確地測出來,在環境監測、工業生產等領域特別好用!

圖6.綠水青山就是金山銀山
三、霧都?xì)庥白粉櫿?mdash;光聲光譜的氣體緝兇實錄
在倫敦永不停歇的工業轟鳴中,泰晤士河的霧靄里藏匿著無數隱形殺手。光聲光譜儀如同常駐貝克街的私家偵探,以超越人類感官的敏銳,追蹤著空氣中每一絲異常氣息。
面對工廠煙囪中詭秘排放的工業廢氣,或是馬車載具尾氣里若隱若現的一氧化碳與氮氧化物,傳統檢測手段如同戴著鐐銬的巡警,在濃度極低的迷霧中舉步維艱。而光聲光譜儀卻裝備著特制的聲波放大鏡—當紅外光線穿透氣團,那些吸收特定能量的氣體分子會因劇烈震顫發出細微尖叫。高靈敏度麥克風如同偵探的助聽器,將這些百萬分之一濃度下的微弱聲波捕捉,經鎖相放大器的密碼破譯,便能精準鎖定兇手的身份與濃度。

圖7.倫敦工業污染
無論是東區貧民窟彌漫的有毒氣體,還是西區實驗室逃逸的危險試劑,光聲光譜儀都能實時監控空氣中的分子異動。它構建的氣體犯罪檔案,將濃度變化繪制成動態圖譜,如同福爾摩斯繪制的犯罪地圖,讓每一絲有害氣體的行蹤都無所遁形,成為守護霧都呼吸安全的終極防線。
四、霧都新探—光聲光譜的氣體偵查未來圖景
當倫敦的迷霧還在為罪案蒙上天然幕布,光聲光譜技術正醞釀著一場偵查革命。未來,這臺曾盤踞在實驗室的精密儀器,或?qū)⑼懽優樗郊覀商娇诖锏臍怏w偵查儀—小巧便攜如懷表,卻能在街角巷尾、碼頭倉庫瞬間啟動高精度檢測,讓每一縷可疑氣體都無處遁形。也許在不久后,巡警腰間將別著這枚“科技警徽”,在巡邏時即可掃描街道空氣,實時揪出非法排放的工業毒氣或隱匿的爆炸物揮發氣體。

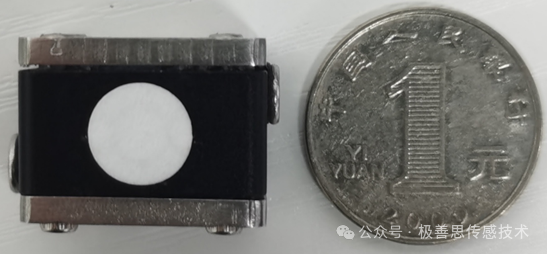

圖8.“硬幣”光聲池
更令人振奮的變革在于其與數字偵探的深度結盟。當光聲光譜儀收集的海量氣體數據,遇上人工智能這臺超級推理機,一場氣體偵查的范式革命即將上演。人工智能將化身永不疲倦的分析大師,不僅能瞬間破譯百萬分之一濃度下的復雜氣體成分,還能通過歷史數據推演潛在危險—如同福爾摩斯根據蛛絲馬跡預判犯罪動向,提前鎖定可能引發中毒事件的氣體泄漏點,或是預測化工廠廢氣排放的擴散路徑。

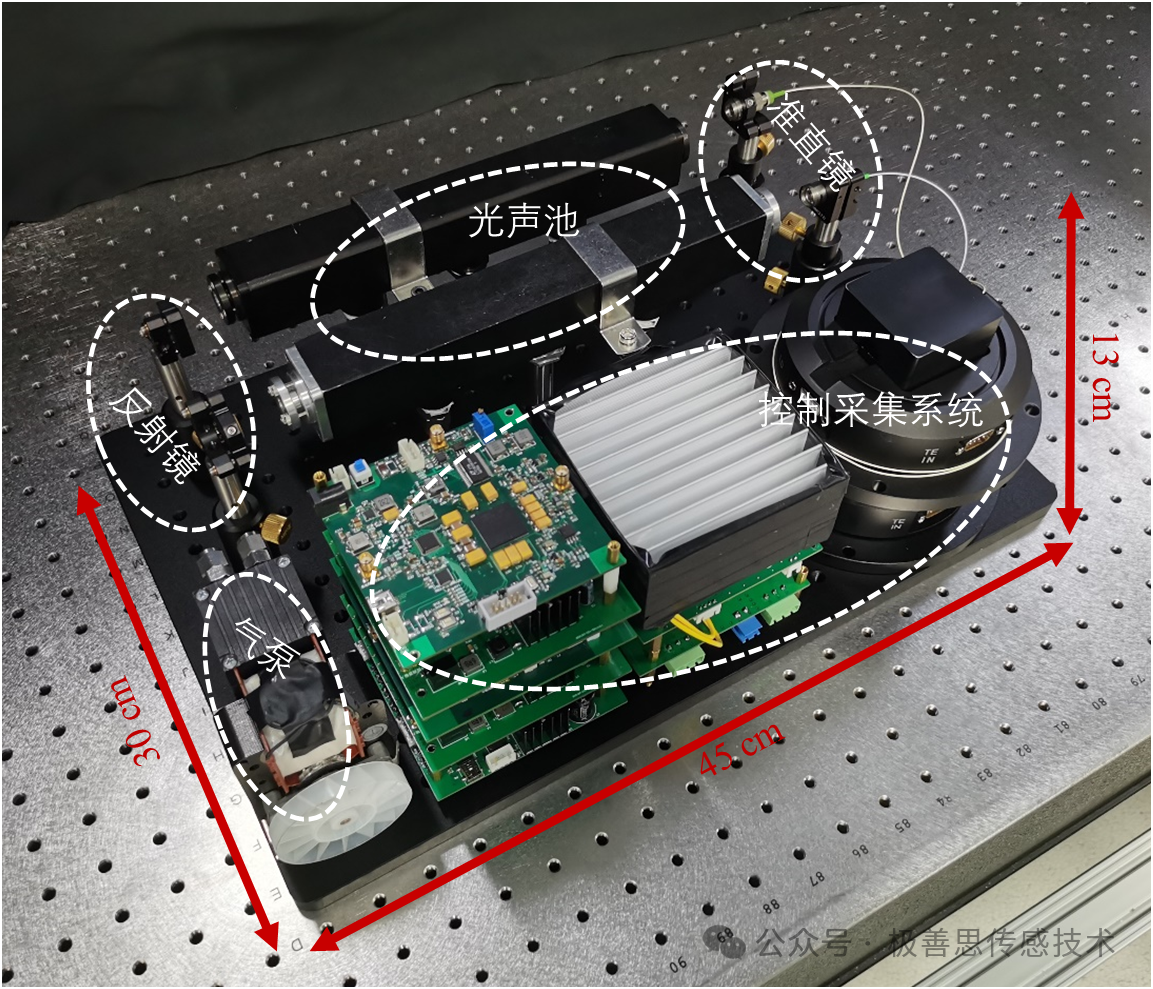

圖9.便攜式氣體傳感器
從貝爾實驗室的驚鴻一瞥,到成為空氣的忠誠衛士,光聲光譜技術始終以光為刃、以聲為眼,在微觀的氣體世界里追蹤真相。未來,當泰晤士河畔的汽笛鳴響,這項技術或?qū)⒊蔀槭刈o(hù)城市呼吸安全的終極密探,讓每一個藏匿在空氣中的“無形罪犯”都無所遁形。
感謝我的同事,西安電子科技大學的劉麗嫻副教授供稿以及研究生李一帆的辛勞付出。轉載出處:https://mp.weixin.qq.com/s/gthcYsdJOoozCRPsWUZNpQ 微信公眾號:極善思傳感技術
